直流電機電樞感應電動勢之分析
時間：2013-10-28 0:39:32 來源：西安西瑪電機廠 作者：西瑪電機 點擊：
西瑪電機文章：直流電機無論在何種工況下,其氣隙磁密分布波形總是一種橫軸對稱的非正弦波形。不言而喻,電樞繞組元件中感應電動勢波形也是一種橫軸對稱的非正弦波形,而電樞感應電動勢即電刷端的感應電動勢為一條支路中各元件瞬時感應電動勢之和,即基波分量及各奇次諧波分量瞬時值之和。因此,持交流觀點,其值可用元件感應電動勢的基波分量及各奇次諧波分量以其最大值為模的相量和來計算。
分析電樞磁動勢時,為應用旋轉磁動勢理論,把電樞繞組視為一對稱m相繞組,而在分析直流電機電樞感應電動勢即一條支路的瞬時感應電動勢時,應該把電樞繞組看成一種多對支路并聯的單相繞組。

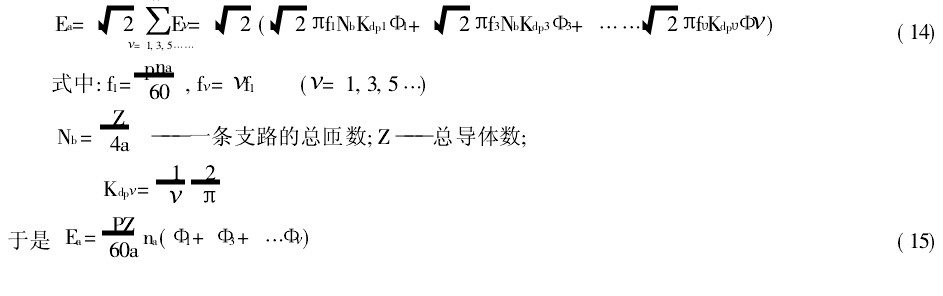

計算公式的導出單相繞組感應電動勢無論基波分量還是各奇次諧波分量,以其最大值為模的相量是以其有效值為模的相量和的2倍。將這些基波及各奇次諧波分量的以最大值為模的相量和再相加,就是電樞繞組感應電動勢的值,即
式中:5)每極有效磁通由此可見,將電樞繞組視為多對支路并聯的單相繞組,按非正弦電動勢計算方法導出的計算公式,和用傳統方法得出的結果完全一致。
本文標簽:直流電機
